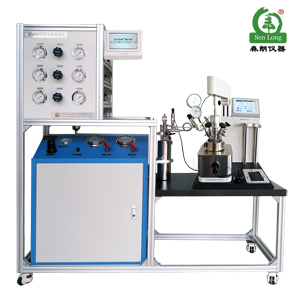

超臨界萃取反應裝置

一、超臨界高溫高壓反應裝置的結構組成

該裝置工作流程如圖所示，主要由以下各部分組成：

1． 冷卻系統，包括冷凝管、儲罐、低溫浴槽、外循環冷卻泵等；

2． CO2柱塞泵；

3． 反應釜；

4． 加熱控溫系統；包括：反應釜、預熱器、冷浴的控溫。

壓力測量系統；包括：泵出口壓力、反應釜壓力。

二、超臨界萃取反應裝置的結構組成組成裝置各部件的主要技術指標

1．冷卻管

氣態CO2經冷凝管冷凝成液態的CO2，冷凝管由φ6×1mm不銹鋼管線繞制而成，長約15m左右，安裝在低溫浴槽中。

2．儲罐

用于儲存液態CO2，容積1000mL，工作壓力16MPa，材質1Cr18Ni9Ti，安裝在低溫浴槽中。

3．低溫恒溫浴

型號THD-0515，控溫范圍：-5～100℃，控溫精度±0.1℃，

工作室尺寸：280×250×220㎜，浴槽內膽用不銹鋼制作，數顯溫控，PID調節控溫。

浴槽帶外循環泵，可將冷卻液外循環至泵頭，用于泵的冷卻。

4．CO2柱塞泵

型號2J-XZ20/40，該泵為雙柱塞結構，泵頭可循環冷卻，工作壓力40MPa，量大排量20L/h，通過調節泵柱塞的行程，可改變泵的排量。

5．反應釜

反應釜：500mL/50MPa/350℃，材料;316L

釜體采用電加熱方式升溫，反應釜設置一安全閥，當釜內壓力超過其設定壓力后即可泄壓保護。

6．加熱控溫系統

溫度測量采用Pt100測溫探頭，溫控儀采用XMTA-7512測溫，控溫點包括：反應釜預熱器和冷浴槽。

8．壓力測量系統

壓力采用精密壓力表測量，測壓點包括：

⑴．泵前壓力：采用電接點壓力表，量程60MPa，電極點壓力表可設定壓力上限，過壓停泵保護；

⑵．反應釜壓力：采用0.25%F?S， 60MPa的壓力變送器  超臨界萃取反應裝置
